Монтаж систем отопления, водоснобжения и канализации

г.Раков, Воложинский район

ПЛОЩАДЬ

160 м²

СТОИМОСТЬ

14 564 BYN

Системы отопления, водоснабжения и канализации «под ключ» в частном деревянном доме 160 кв.м, 2 этажа. 1 ванная комната, 1 санузел. Отопление нужно газовое. Радиаторы, теплый пол. В дом введена холодная вода, канализация подключена к центральной.2013 год, Минская обл., г. Раков. Задача — развести отопление, водоснабжение и канализацию.

Дом — деревянный, поэтому есть ряд особенностей монтажа инженерных систем. Например, штробиться крайне нежелательно (потом сложно задекорировать штробу). Поэтому трубопроводы максимально прячутся в пол под стяжку. Либо, если есть необходимость вести трубопровод по стене, эта стена потом зашивается гипсокартоном.

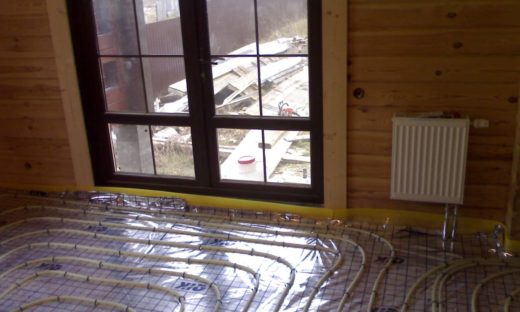

На данном объекте такой подход и был реализован. Первый этаж отапливается в основном теплым полом, трубопроводы отопления и водоснабжения спрятаны в стяжку. Подъемы к сантехпосуде будут зашиты гипсокартоном. На виду остаются только подводы к радиаторам из пола, но они сделаны из хромированной трубки, которая выглядит вполне эстетично.

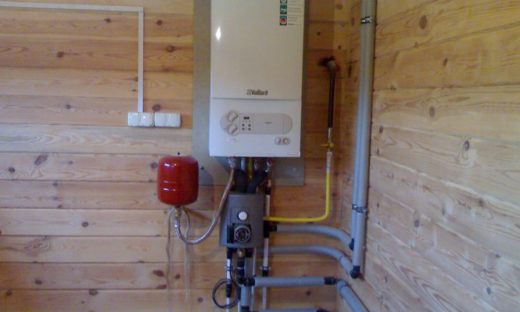

Котельной нет. Газовый навесной котёл имеет закрытую камеру сгорания и его можно расположить в любом помещении. Мы расположили его на кухне. Котел, вместе с обвязкой занимает не много места и впоследствии его можно спрятать в шкаф, что и было сделано.

Хотите сэкономить?

Стоимость системы отопления может очень сильно варьироваться в зависимости от используемых для монтажа оборудования и материалов. Нужно владеть информацией, обдумывать, сравнивать. Мы можем в этом помочь.

Оборудование
Описание
Цена

Радиаторное отопление

Было смонтировано 12 радиаторов Лидея ЛУ (нижнее подключение) разной мощности. На тот момент (2013 год) по цене этим белорусским радиаторам альтернативы не было, они были наиболее дешевы. Сейчас они по прежнему остаются самыми дешевыми, но в качестве альтернативы появились российско-немецкие радиаторы «Buderus», которые стоят примерно столько же, но по качеству чуть лучше. Я бы поставил сейчас их.

1 450 BYN

Запорная арматура

Так как радиаторы ставили с нижним подключением, то для их подключения к трубопроводу отопления использовали специальные узлы, по одному на каждый радиатор (12 шт.). И плюс термоголовки на каждый радиатор. В случае с боковым подключением радиаторов вместо узла нижнего подключения берем пару радиаторных угловых вентилей (на подачу и на обратку) плюс термоголовки. Можно было термоголовки не ставить, вышло бы ещё дешевле, но в комфорте мы бы проиграли сильно, так как Хозяину приходилось бы вручную регулировать температуру в комнатах. Поэтому термоголовки оставляем.

432 BYN

Трубопровод радиаторного отопления

Для радиаторного отопления использовался трубопровод немецкой фирмы TECE. Отличный материал, особенно фитинги. Но сама труба (это металлопласт) — дороговата. Для удешевления можно было использовать трубу (именно трубу, не фитинги) чешской фирмы Wavin.

1 851 BYN

Коллектор теплого пола

Для распределения теплоносителя по контурам теплого пола был установлен коллектор на 7 контуров с термовентилями и ротаметрами. Для удешевления вместо немецкого коллектора из нержавеющей стали можно установить латунный коллектор китайского производства, который почти вдвое дешевле (Китай — заводской, качество неплохое). В стоимость так-же вошли евроконуса для соединения коллектора с трубопроводом контуров. P.S. На объекте установлен коллектор TECE, а не Rossweiner, но они — схожи и по качеству, и по цене.

632 BYN

Трубопровод теплого пола

Было уложено 600 погонных метров труб для теплого пола марки TECE PE-MDXc/EVOH/PE-MDXc. Существенно удешевит систему отопления замена этой трубы другой, более дешевой, марки Helme. Правда нужно иметь ввиду, что труба Helme сгибается хуже, чем TECE MDXc, поэтому шаг укладки менее 15 см может и не получиться

1 800 BYN

Прочее для теплого пола

Фольга, демпферная лента, крепеж и прочее

455 BYN

Трубопровод водоснабжения

При монтаже трубопровода водоснабжения, как писали  выше, можно использовать металлопласт Wavin вместо TECE Logo, которая использовалась реально. Получится дешевле.

1 348 BYN

Трубопровод канализации

Большинство коттеджей в Беларуси имеют канализацию именно из трубы Armakan и особых проблем нет. Низковата звукоизоляция, но это беда всех тонкостенных канализационных систем.

150 BYN

Котел Vaillant turboTEC pro, VUW 242/3-3

Котельная смонтирована на базе навесного турбированного двухконтурного котла Vaillant turboTEC pro, VUW 242/3-3 (старая модель, сейчас таких уже не выпускают). На сегодняшний день, по моему мнению, Vaillant — самый лучший выбор в плане надежности (и самого котла, и сервисного обслуживания). Но это дорогой котел. С точки зрения удешевления системы отопления можно было взять котел Protherm (это чешский завод, который был несколько лет назад выкуплен Vaillant). Качество вполне приемлемое, и цена ниже.

2 050 BYN

Смесительный узел для теплого пола

Насосный смесительный узел Thermix — оптимальное по цене, качеству и функционалу устройство для обеспечения корректной работы теплого пола от навесного котла. Вариантов удешевить этот блок — немного. Смесительный узел сразу на коллекторе (типа KAN, Giacomini, Danfoss) мы установить не можем, такой узел рассчитан на площади теплого пола до 50 кв.м. (у нас — 75 кв.м). Поэтому единственный вариант — собрать такой узел на базе трехходового клапана ESBE VTA378 и циркуляционного насоса. Узел получится дешевле, но минус в том, что температурой теплого пола мы сможем управлять только вручную.

786 BYN

Расширительный бак

Расширительный бак на отопление объемом 12 литров. Поставлен Flamco, можно поставить более дешевый Wester.

59 BYN

Автоматика управления температурой

Автоматика управления температурой установлена одна из самых простых и надежных — Salus F091. Хотя со временем предполагается (и котельная это позволяет) установить автоматику Vaillant VRC 700, которая сделает процесс отопления значительно экономичнее и комфортней за счет возможности модуляции мощности горелки котла и за счет независимого управления температурой теплого пола и радиаторов.

149 BYN

Прочие материалы для обвязки котельной

Для обвязки котельной использована запорная арматура Itap (Италия), латунные фитинги Viega. Сюда вошли также стоимость коаксиального дымохода для котла, огнеупорного листа, который обязателен в том случае, когда газовый котел вешается на деревянную стену и стоимость газового шланга из нержавеющей стали.

460 BYN

ИТОГО МАТЕРИАЛЫ

11622 BYN

Монтаж

В том случае, когда мы делаем системы отопления, водоснабжения и канализации «под ключ», расчет отопления и водоснабжения мы производим бесплатно, в качестве дополнительной скидки. Смонтированы 12 стальных радиаторов с нижним подключением. Схема подключения радиаторов — периметральная, т.е. по периметру дома ведутся две магистрали (подача и обратка) и радиаторы подключаются к ним при помощи тройников. Именно такая схема выбрана потому, что не было возможности установить коллектор (гребенку) на втором этаже, на котором установлена большая часть радиаторов.

1 450 BYN

Уложены 7 контуров теплого пола общей площадью 75 м2

750 BYN

Смонтирован коллектор теплого пола на стене в котельной без установки шкафа

70 BYN

Разведено 10 подводок холодной и горячей воды, смонтировано 6 точек канализации

BYN

Смонтирована котельная из навесного двухконтурного газового котла, насосно-смесительного узла для теплого пола и дополнительного расширительного бака

270 BYN

Общестроительные работы (отверстия, штробление и т.п.)

180 BYN

Транспортные расходы

142 BYN

Запуск котла, балансировка радиаторов и контуров теплого пола

80 BYN

ИТОГО МОНТАЖ

2942 BYN

ИТОГО МАТЕРИАЛЫ + МОНТАЖ

24070 BYN
