Монтаж системы отопления, водоснабжения и канализации

д. Гаище, Минский район

ПЛОЩАДЬ

150 м²

СТОИМОСТЬ

24 070 BYN

Частный дом 150 кв.м, 2 этажа, с отоплением гаража. 1 ванная комната, 1 санузел. Топливо твёрдое (дрова, брикет, уголь) + электро.В дом введена холодная вода, канализация подключена к центральной.

Сделано следующее:

  1. разведены трубопроводы отопления, водоснабжения и внутренней канализации;
  2. установлено 9 радиаторов;
  3. уложен теплый пол на площади 53 кв.метра;
  4. в котельной реализована наиболее энергоэффективная на сегодняшний момент обвязка твердотопливного котла с аккумуляционной емкостью;
  5. отопление и горячая вода работают и от твердотопливного котла, и от электричества (система выберет топливо сама: если топите твердотопливный котёл — возьмёт тепло от него, если летом не топите — включит электричество);
  6. температура в комнатах регулируется автоматически по заданному заранее графику. Процесс контроля прост и сводится к следующим действиям: посмотреть показания термометров на аккумуляционной емкости; если температура на верхнем термометре начала понижаться — топить котёл до тех пор, пока не начнет повышаться температура на нижнем термометре.

Хотите сэкономить?

Стоимость системы отопления может очень сильно варьироваться в зависимости от используемых для монтажа оборудования и материалов. Нужно владеть информацией, обдумывать, сравнивать. Мы можем в этом помочь.

Оборудование
Описание
Цена

Радиаторное отопление Kermi

Было смонтировано 9 радиаторов Kermi разной мощности. Из соображений уменьшения стоимости системы отопления можно было бы поставить белорусские радиаторы «Лидея». Они периодически имеют нарекания на внешний вид (повреждения краски, небольшие деформации верхней решетки), но это можно отследить и поменять, «Лидея» идет на встречу в таких случаях. А вот стоимость радиаторов уменьшится почти вдвое. На радиаторы установлены термостатические головки, управляющие температурой в каждой комнате автоматически.

1 960 BYN

Трубопровод радиаторного отопления TECE Flex

Трубопровод радиаторного отопления использовался лучший, TECE Flex. Опять же, с точки зрения удешевления, можно было использовать интересный вариант комбинации материалов: взять металлопласт Wavin , который значительно дешевле, но надежность системы особо не снизит, т.к. в радиаторном отоплении используются чаще всего прямые отрезки. А соединения взять надежные — TECE Logo. Это позволило бы снизить стоимость трубопровода радиаторного отопления почти в 2,5 раза!

1 860 BYN

Трубопровод теплого пола TECE Flex

Для распределения теплоносителя по контурам теплого пола был установлен коллектор на 8 контуров с термовентилями и ротаметрами. Для удешевления вместо немецкого коллектора из нержавеющей стали можно установить латунный коллектор китайского производства, который почти вдвое дешевле (Китай — заводской, качество неплохое). При монтаже коллекторного шкафа, опять же для удешевления, вместо дорогого шкафа TECE (хоть и идеально сделанного и зачищенного) можно взять польский шкаф. Визуально они будут мало отличаться. Укладывалась труба для теплого пола, 400 метров. Ещё один вариант удешевления системы отопления — использовать более дешевую трубу Helme. Правда нужно иметь ввиду, что труба Helme сгибается хуже, чем TECE MDXc, поэтому шаг укладки менее 15 см может и не получиться. Фольга, демпферная лента, крепеж добавлены в стоимость.

2 460 BYN

Трубопровод теплого пола TECE Flex

Для распределения теплоносителя по контурам теплого пола был установлен коллектор на 8 контуров с термовентилями и ротаметрами. Для удешевления вместо немецкого коллектора из нержавеющей стали можно установить латунный коллектор китайского производства, который почти вдвое дешевле (Китай — заводской, качество неплохое). При монтаже коллекторного шкафа, опять же для удешевления, вместо дорогого шкафа TECE (хоть и идеально сделанного и зачищенного) можно взять польский шкаф. Визуально они будут мало отличаться. Укладывалась труба для теплого пола, 400 метров. Ещё один вариант удешевления системы отопления — использовать более дешевую трубу Helme. Правда нужно иметь ввиду, что труба Helme сгибается хуже, чем TECE MDXc, поэтому шаг укладки менее 15 см может и не получиться. Фольга, демпферная лента, крепеж добавлены в стоимость.

2 460 BYN

Трубопровод водоснабжения TECE Flex

Использовался трубопровод из сшитого полиэтилена TECE Flex под натяжное кольцо. При монтаже трубопровода водоснабжения, как писал уже выше, можно использовать металлопласт Wavin и фитинги TECE Logo. Получится в 2 раза дешевле

1 610 BYN

Инсталляции Kolo

Инсталляций под унитаз и бидэ было установлено 2 штуки, фирмы Kolo. Можно монтировать и без инсталляций, это — дешевле. Но подвесные (на инсталляцию) унитазы и бидэ более гигиеничны, да и места в санузле занимают меньше

600 BYN

Полотенцесушитель «Двин»

Полотенцесушитель типа «лесенка» (300 Вт) был установлен марки «Двин». Но можно было установить «полотенчик» Ростела белорусского производства, он дешевле, хоть и не так именит, как «Двин»

210 BYN

Трубопровод канализации Ostendorf

Трубопровод канализации выполнен из материалов на основе полипропилена OSTENDORF. Полипропилен — материал, более стойкий к температурным перепадам, чем обычно используемый для канализации полиэтилен. И, при этом, незначительно дороже. Но можно выполнить монтаж канализации из польских материалов Armakan и выйдет всё-же дешевле. К слову, большинство коттеджей в Беларуси имеют канализацию именно из трубы Armakan и особых проблем нет. Низковата звукоизоляция, но это беда всех тонкостенных канализационных систем. Было установлено два канализационных точечных трапа TECE/ Можно было установить более дешевые трапы чешского производства. Два минуса такой замены: у чехов нет возможности выбора рисунка декоративной решетки и материалы для гидроизоляции в комплект трапа не входят.

660 BYN

Котёл твердотоп. Bosch Solid 3000 Н SFU 25

Чугунный котёл немецкого производства. Вообще-то чугунные котлы различных производителей очень похожи, но Bosch среди них выделяется качеством литья. Это позволяет без опаски использовать любое твердое топливо, на срок службы котла это не влияет. Котел предельно прост, надёжен и всеяден. При правильном монтаже. Обязательно необходимо установить на обратке трехходовой смесительный клапан для поддержания заданной температуры обратной линии. Отличный эффект даст установка вместе с таким котлом аккумуляционной емкости. Это позволит и топить его реже, и реализовать автоматическое регулирование температуры в доме (причем для систем отопления любой сложности)

2720 BYN

Насосный смесительный узел Thermovar

Насосный смесительный узел для чугунного котла ставить необходимо. Это четко прописано в «Техническом руководстве» на котёл. Можно сэкономить установив вместо насосно-смесительного узла в сборе (Thermovar) только трехходовой смесительный клапан и насос. Отмечу, что часть функционала потеряется. Самое важное, что такой узел не сможет работать при пропадании электричества и, в этом случае, твердотопливный котёл нужно будет срочно погасить. Во-вторых — не видны температуры на входах и на выходе из трехходовика, что усложняет настройку и контроль работы котла

1030 BYN

Аккумуляционная емкость Galmet 1000 литров

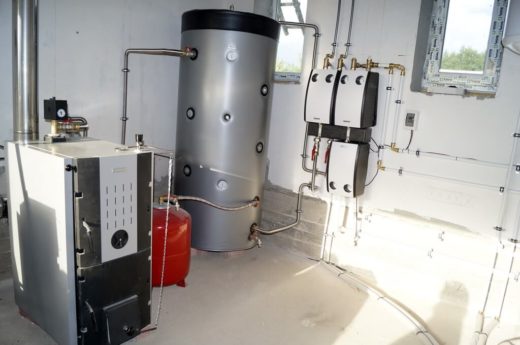

Котельная смонтирована на базе самой, на сегодняшний момент, эффективно работающей схеме (твердотопливный котёл + аккумуляционная емкость с ТЭНами + бойлер). Такая схема подключения оборудования в котельной дает следующие возможности: максимум 1 растопка в день, автоматика котла сама поддерживает необходимую температуру в доме и температуру горячей воды, есть функция рециркуляции ГВС, система отопления застрахована от закипания. Можно было поставить белорусский стальной котёл ТИС с автоматикой без аккумуляционной емкости. В этом варианте топить котёл придется чаще, но, за счет автоматики, процесс отопления и подогрева воды управляемый и достаточно экономичный. Вариант без аккумуляционной емкости, но с котельной автоматикой, я бы выбирал для небольших по площади домов или из соображений минимизации вложений в систему отопления. Отопление электричеством реализовано при помощи 6-и киловаттного ТЭНа, вмонтированного в буферную емкость. Очень эффективно, т.к. не требует каких-либо дополнительных деталей (стоимость указана с учетом ТЭНов 6 кВт)

1720 BYN

Бойлер косвенного нагрева Aquastic 150 л

Бойлер косвенного нагрева Aquastic венгерского производства. Неплохое качество, отличная цена. Можно встроить ТЭНы для нагрева воды электричеством, что ценно, когда у Вас установлен только твердотопливный котёл и Вы не хотите топить его летом. Бойлер особо дешевле не сделаешь, только если установить бойлер меньшего объема (75 литров), но это снизит производительность горячей воды. Да и выигрыш в цене небольшой.

710 BYN

Насос Grundfoss UP 15-14

Насос на рециркуляцию установлен с возможностью выставить конкретное время работы в течении суток. Такой насос дороже, но экономичнее. Если ставим насос чуть дешевле, но имеем излишний расход электроэнергии от того, что такой насос работает круглосуточно.

390 BYN

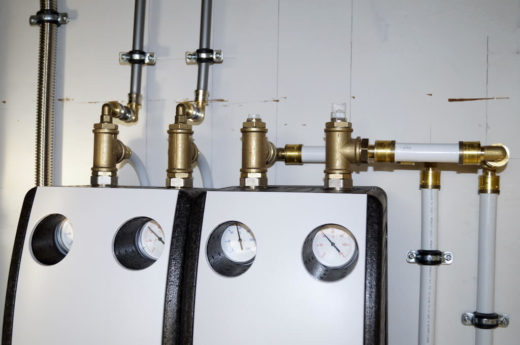

Насосные группы Meibes

В котельной смонтирован блок обвязки контуров радиаторного отопления, теплого пола и бойлера Meibes (Германия). Можно было монтировать котельную без насосных групп заводского исполнения, а весь необходимый набор узлов и приборов соединить при помощи недорогого трубопровода (например — полипропилена). Но в цене мы бы выигрываем незначительно, а надежность упадет.

2250 BYN

Расширительный бак Flamco

Flamco — расширительные баки российского производств. Неплохое качество, средняя цена. Чаще всего ставим сейчас именно их. Нареканий особо нет, резиновая груша служит более 2-х лет (чаще 3-5 лет).

90 BYN

Управление температурой Salus F091

Автоматика управления температурой установлена одна из самых простых и надежных — Salus F091. При установке же котла TiS Plus мы уже имеем автоматику управления температурой, встроенную в котёл. Функционал автоматики котла Tis Plus шире, чем у Salus.

150 BYN

Прочие материалы для обвязки котельной

При обвязке твердотопливного котла мы обязаны определенную часть магистралей вести металлической трубой. В данном случае необходимо было сделать металлическими магистрали от котла до аккумуляционной емкости. Это сделает систему нечувствительной к закипанию котла. Но после аккумуляционной емкости, до насосных групп, допустимо было использовать полипропиленовый трубопровод. Это чуть удешевило бы котельную. Для обвязки котельной использована запорная арматура Itap (Италия), латунные фитинги Viega. За счет того, что не нужно обвязывать аккумуляционную емкость, стоимость количество необходимых деталей уменьшится

1550 BYN

Прочие материалы для обвязки котельной

При обвязке твердотопливного котла мы обязаны определенную часть магистралей вести металлической трубой. В данном случае необходимо было сделать металлическими магистрали от котла до аккумуляционной емкости. Это сделает систему нечувствительной к закипанию котла. Но после аккумуляционной емкости, до насосных групп, допустимо было использовать полипропиленовый трубопровод. Это чуть удешевило бы котельную. Для обвязки котельной использована запорная арматура Itap (Италия), латунные фитинги Viega. За счет того, что не нужно обвязывать аккумуляционную емкость, стоимость количество необходимых деталей уменьшится

1550 BYN

ИТОГО МАТЕРИАЛЫ

19970 BYN

Монтаж

Котельная из твердотопливного котла, аккумуляционной емкости и насосных распределительных групп.

1315 BYN

Котельная из твердотопливного котла, аккумуляционной емкости и насосных распределительных групп.

1315 BYN

Смонтированы 9 стальных радиаторов с нижним подключением. Схема подключения радиаторов — периметральная, т.е. по периметру дома ведутся две магистрали (подача и обратка) и радиаторы подключаются к ним при помощи тройников. Именно такая схема выбрана потому, что не было возможности установить коллектор (гребенку) на втором этаже, на котором установлена большая часть радиаторов.

630 BYN

Уложены 8 контуров теплого пола общей площадью 53 м2. Семь контуров на первом этаже, один контур (ванная комната) поднимался на второй этаж от коллектора на первом этаже. Для корректной работы этого контура в ванной комнате, в которой этот контур уложен, был установлен RTL-короб, который позволяет управлять температурой и имеет воздухоотводчик для развоздушивания.

530 BYN

Смонтирован коллектор теплого пола во встроенном в стену шкафу. Все подводящие трубопроводы спрятаны в штробу и будут заштукатурены. Подводки к контурам теплого пола снизу коллектора будут закрыты декоративными панелями.

95 BYN

Разведено 18 подводок холодной и горячей воды, смонтировано 11 точек канализации, две инсталляции и один трап

740 BYN

Общестроительные работы (отверстия, штробление и т.п.)

210 BYN

Транспортные расходы

420 BYN

В данном случае выполнялся пуск котла, настройка автоматики, балансировка радиаторов и контуров теплого пола.

160 BYN

ИТОГО МОНТАЖ

4100 BYN

ИТОГО МАТЕРИАЛЫ + МОНТАЖ

24070 BYN
